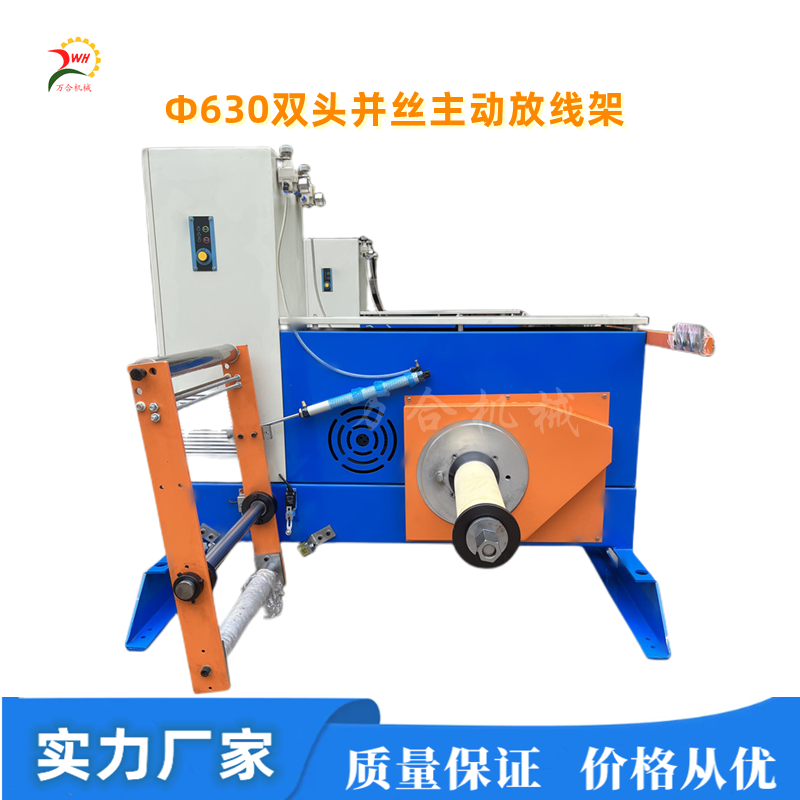

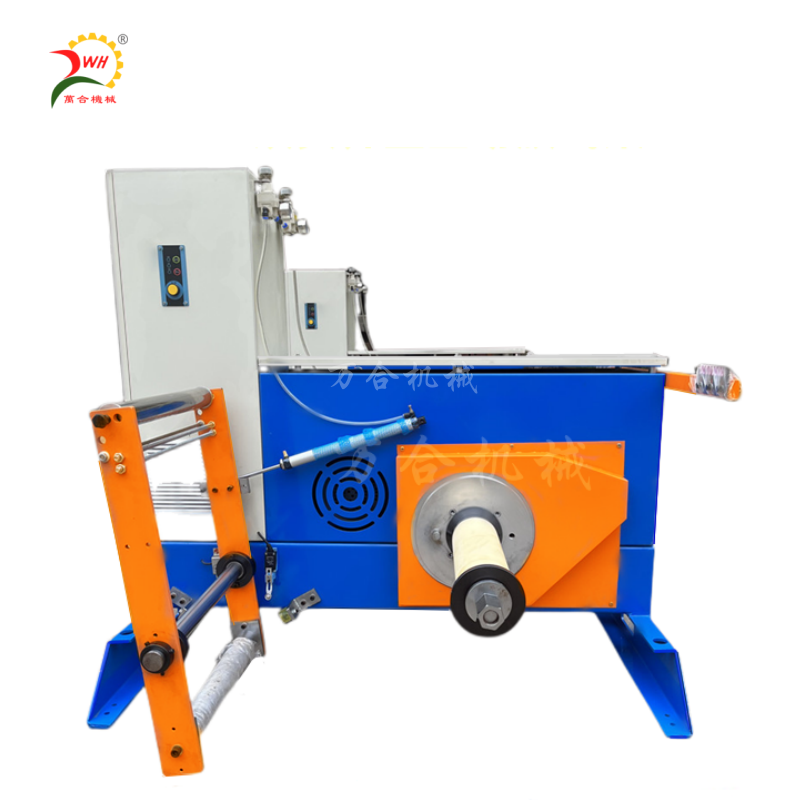

用途: 该放线架是恒张力、无扭转放线的双盘放线设备,可用于单丝放线,也可用于线束放线,而且两盘线互不干扰 , 独立放线,操作方便,可有效节约占地空间 。
USE: The pay-off rack is a double-reel pay-off device with constant tension and no torsion pay-off, which can be used for single-filament pay-off and wire harness pay-off, and the two reels do not interfere with each other
该放线架是恒张力、无扭转放线的双盘放线设备,可用于单丝放线,也可用于线束放线,而且两盘线互不干扰 , 独立放线,操作方便,可有效节约占地空间 。
1. 放线线径范围:Φ 0. 08 ~0.64mm
2. 最大线速度:MAX200m/min
3. 放线盘尺寸 :外径Φ630× 内孔Φ125× 外宽475×内宽400mm
4、驱动:线盘由带刹车三相变频专用电机通过同步带驱动,电机则由变频器进行控制 。
5、制动:电机内部的碟形弹簧刹车片动作,刹住电机。
6、速度调节:由传感器传送摆杆信号到变频器,控制放线的速度和主机 保持同步。
7、 线盘装卸 :使用液压叉车 (客户自备 )手动装、卸线盘 。
8、重量:600kg
9、一体式操作机系统,简单方便无故障,稳定。
