用途: WH-XD1250悬臂式单绞机适用于数据缆(五类,六类,七类)及高频电缆,电脑线,电源线,KVV控制电缆等多股集合成缆并同步包带。
USE: WH-XD1250 Cantilever single stranding machine for cable data (five, six, seven types) and the high-frequency cable, computer lines, power lines, control cables KVV multi-strand cable and a synchronization packet diversity combining tape.

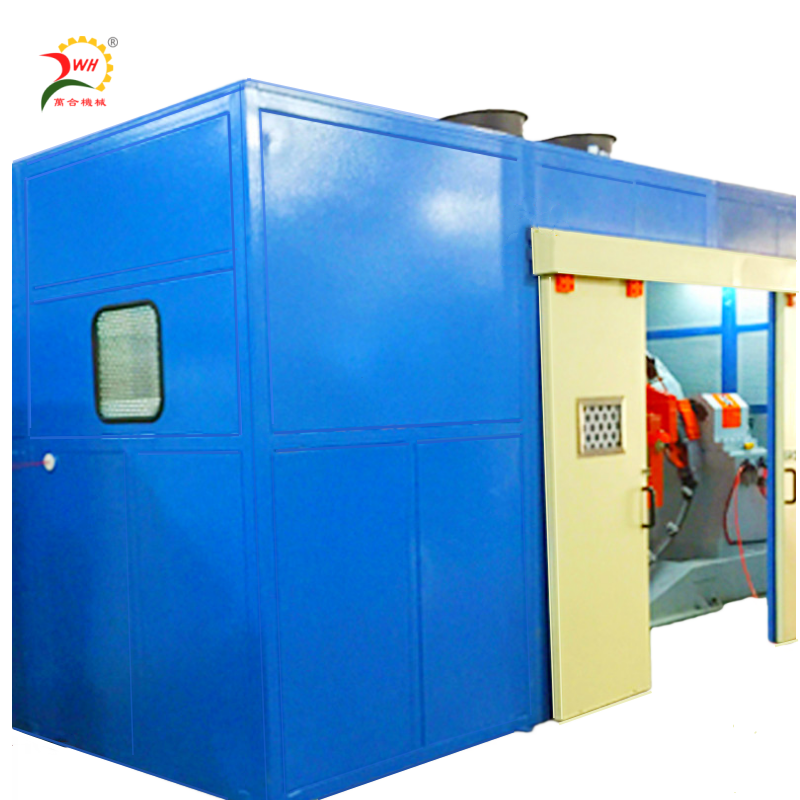

WH-XD1250悬臂式单绞机
一、设备用途:
WH-XD1250悬臂式单绞机适用于数据缆(五类,六类,七类)及高频电缆,电脑线,电源线,KVV控制电缆等多股集合成缆并同步包带。
二、产品特点:
2.1型式:WH-XD1250悬臂单绞机主机整机采用悬臂式结构
2.2操作程序:采用PLC程序+变频调速控制+气动控制组成,具有通过PLC无级设定绞距,无引取轮、动盘排位等优异的设计,确保了线缆的张力均匀。
2.3主要特点:为了保证成缆后的结构稳定,采用单纽成缆的结构,并设计了大直径转向导轮尽量减少弯曲,低损耗;旋臂成缆绞合运动,线盘引取收线运动,以及线盘往复排线运动,通过机械式连动和电器双重控制,确保机组从启动、正常运行、缳慢停止、急停四种状态下,同步性优良,绞距稳定之特点;整机性能稳定,操作简单,确保产品性能优异。
2.4设备方向:左放→右收型
2.5设备电源:380V/50HZ
2.6外观颜色:宝蓝色(或根据要求定制)
三、设备组成:
1、 眼模及计米集合架:1台(标配)
2、Φ1250悬臂式单绞机主机:1台(标配)
(1)绞合线径:Φ10~25mm (2)适用芯线外径:Φ1.0mm~5.0mm
(3)绞距范围:40mm~250mm (4)主 电 机:22KW马达加变频调速
(5)收线电机:5KW马达+差速器 (6)排线电机:0.75KW减速马达
(7)线轴升降:电动液压升降 (8)转速:0~500/min 常速400PRM/min
( 9)外型尺寸: L 4920×W 2250×H 2420㎜ (10)重量:7500KG
(11)收线盘径:Φ1250mm ×950mm ×Φ80mm(用户提供尺寸)
3、PLC电脑控制箱:1台(标配)
(1)电控部份:PLC汇川+品牌电气
( 2)人机界面:台湾威伦7寸触摸屏
4、中心包纸机:1台(选配)
5、侧放包带机:1台(选配)
6、12头双排被动张力放线架:1台(选配)
7、630退扭放线机:1台(选配)
