INSTRUCTIONS

操作说明

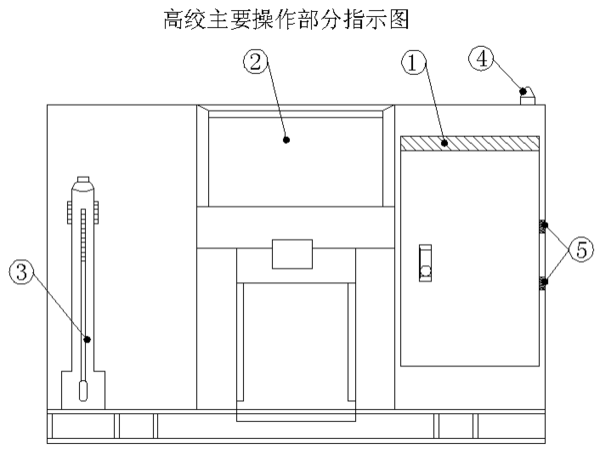

一、绞线机平面图:

① 操作面板   ② 上盖门   ③ 油压装置   ④ 警示灯:灯亮表示外部或内部断线停机。   ⑤ 内/外部煞车强弱调整按钮:
外部:原厂设定为四秒钟;能够调整强或弱。


 强——机器迅速停机约三秒钟;弱——机器缓停约10秒钟。
内部:内部煞车调整是用来协助卷取轴煞车,防止断线。

二、说明:紧急停止按钮

a. 紧急情况时立即停止机器
b. 正常停机:
c. 按停止钮后,灯亮,钮弹回原来位置,机器可再被重新启动。
将急停钮按到底,机器停止,灯亮才可打开安全门,将钮往箭头方向旋转使其回到正常位置,机器才可重新启动。

三、绞线机基本操作及注意事项:

1、操作步骤:
1.1绞距根据变换齿轮的转换。首先,换装生产所需绞距的变换齿轮(参见绞距表)。
1.2选择机器运转方向(正/反转),然后再调整齿轮的正反转方向,左右手机不相同。(敬请参阅“机器正反转切换方向注意事项”)
1.3将弓带放置在水平的位置。
1.4将卷取轴固定装入船内。(请参阅“卷取轴固定方式”)
1.5先将线穿引入给线架内,再将线穿引入机器内。(请参阅“穿线图”)
1.6在主机操作面板上设定所须的满轴长度。(请参阅“操作面板说明”)
1.7关上安全门。
1.8设定转速。
1.9于张力控制器上设定张力及满轴的长度。
1.10按“寸动”键解除所有状况/异常指示灯,然后按“启动”开始连转机器。
1.11停机时,若正常停机,按操作面板上“STOP”键即可,若按“紧急停止”按钮停机,则有煞车动作。
1.12将满轴的线轴卸下换上新的线轴。
1.13在重新启动机器之前,将紧急停止钮依箭头方向旋转回到正常状态,按“寸动”键将“过尺机”指示灯解除后即可重新启动。(请参阅“寸动”)
新机器安全转速:
前二个月的机器转速请勿超过 (3000转/分)。二个月之后机器方可开至最大转速。(视需求而定)
2、正常运转:
机器正常运转中,操作人员请勿再有任何操作动作,机器在设定之满轴长度到达时会自动停机,如需要更改或设定任何动作时,务必在停机状态下更改。
机器正反转切换、注意事项、卷取轴固定方式、穿线方式请咨询联系人。
