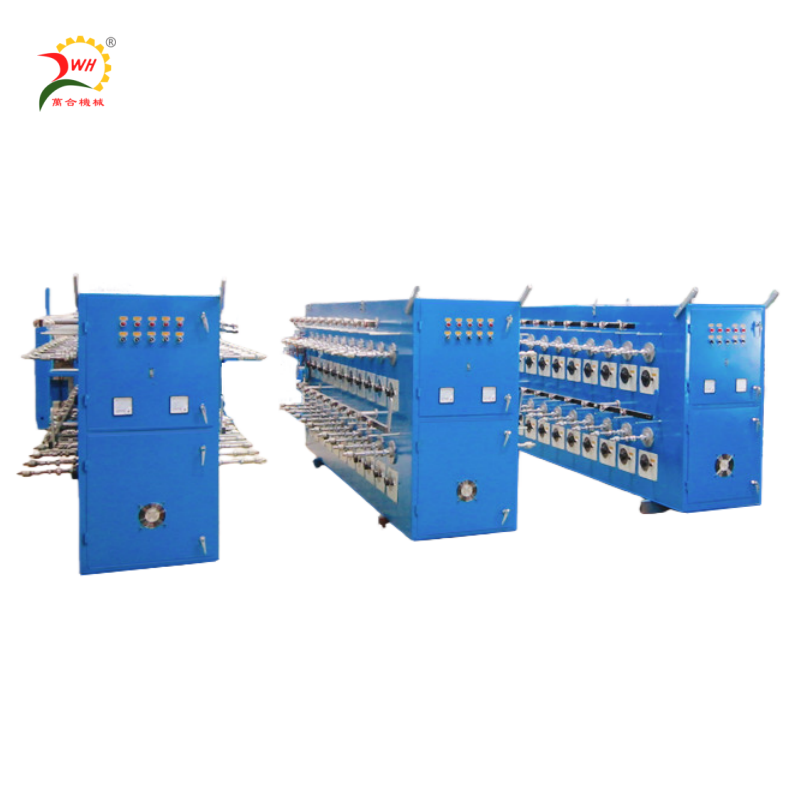

管式退火镀锡机
一、设备组成：
NO. | 名称 | 数量 | 简 述 |
⑴ | 1套 | 配电木放线盖，放线耐磨陶瓷导轮+陶瓷圈组合实现 | |
⑵ | 管式退火炉+电气控制箱 | 1台 | 管式退火软化，内置保温棉、电热管，分三段控温 |
⑶ | 冷却系统 | 1台 | 不锈钢材质，水中导轮传动，铜质支架不生锈 |
⑷ | 烘干系统 | 1台 | 内置电热管，吹风管高压气泵吹干表面水分 |
⑸ | 镀锡炉 | 1台 | 表面镀锡处理，Y型压杆，电热管发热温度均匀 |
⑹ | ø159.5㎜引（牵）取机 | 1台 | 喷瓷滚筒式传动（变频器调速、电机带动齿轮） |
⑺ | 7.1 一体式双/单层收线机 7.2一体式并丝收线机（二选一） | 1台 | 力矩收线电机，齿轮式排线，单头控制+总控制 |
⑻ | 工具箱+备件 | 1套 | 内含工具，送放线盖、猪尾巴、陶瓷导轮 |
二、生产流程：放线→退火→冷却→烘干→酸洗→镀锡→牵引→收排线
三、主要电气配置：
⑴变 频 器：日本安川 | ⑺空气开关：浙江正泰 |
⑵SCR可控硅：台湾宣荣CAHO | ⑻计米表线速表：台湾阳明 |
⑶温 控 表：台湾CAHO（或日本RKC） | ⑼开关/指示灯：台湾天得 |
⑷减速电机：台湾荣立 | ⑽行程开关：台湾天得 |
⑸力矩电机：浙江精特 | ⑾电压电流表：台湾三实 |
⑹调 压 器：江苏 | ⑿接触器、继电器、断路器：台湾士林 |
详细技术咨询请联系卢工：13929251879
