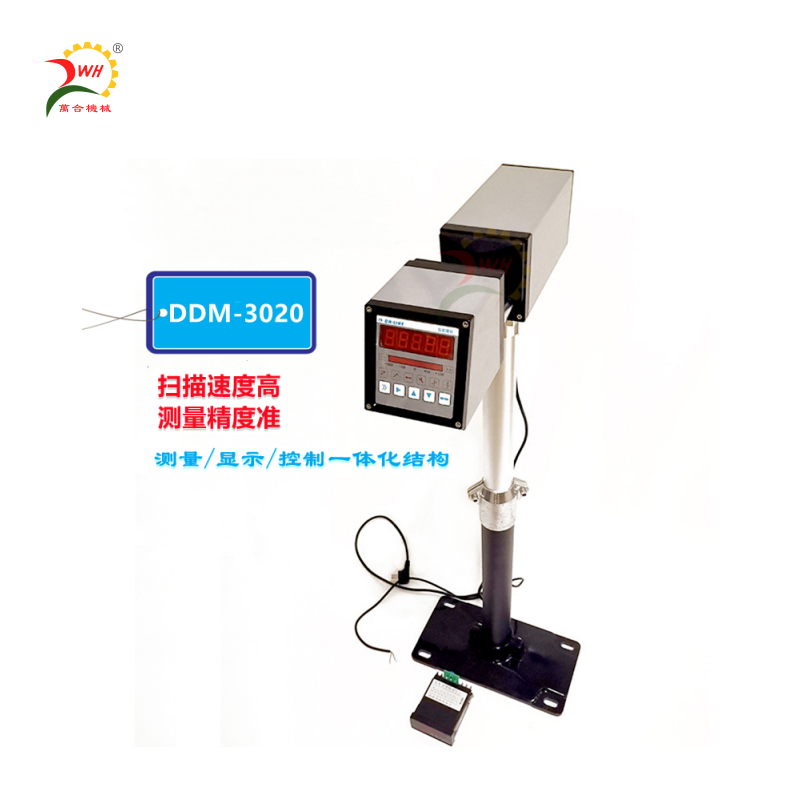

DDM-3020激光外径测控仪
一、产品简述：
第三代DDM-3020外径测控仪替代之前DDM-2020产品。采用高速脉冲红外光源、传感器相结合的测量原理、高精度CCD及计算机数字化图像处理技术。具有测量精度高、性能稳定、扫描速率高、动态性能好、使用时间长、操作简单等特点。
二、主要特点：
⑴ | 用途：非接触式光学测量检测各类线材管材的直径。 |
⑵ | 采用全数字处理技术和专用超大规模集成电路，可靠性高，外形小巧，功耗低。 |
⑶ | 激光或LED长寿命光源扫描，应用硬件加速技术，测量频率高达1800次/秒。 |
⑷ | 全自动闭环控制技术，测量不受速度及振动影响；可用于动态或静态测量。 |
⑸ | 具有航空通信接插端口，可方便地与工控计算机或电位器连接。 |
⑹ | RS232/485通讯接口可与PLC、PC、触摸屏等方便的连接。 |
⑺ | 可在线监测各类凹凸不良、可直接接出大功率报警装置。 |
⑻ | 采用先进的DSP反馈处理技术系统，控制效果更精确。 |
⑼ | 优良的阻尘、阻污设计；防护等级IP65，NEMA4。 |
⑽ | 测量、显示、控制一体化结构；伸缩杆可调节高度。 |
三、产品信息：
型 号 | DDM-3020N单向凹凸测径仪 | DDM-3020XY双向凹凸测径仪 | |
有效测量范围 | ＜20mm | ＜30mm | |
推荐测量范围 | 0.2~16mm | 0.2~16mm | |
测量精度 | ±3μm（0.02%测径仪读数值） | ||
分 辨 率 | 0.001mm | ||
曝光时间 | ＜200ìS | ||
测量速度 | 1800次/秒(最快可达1800次/秒) | ||
通讯接口 | RS-232/485(外围设备接口CON方式），同时兼容DSP-3S/D方式 | ||
中心高度可调范围 | 850~1100mm | ||
产品尺寸 | 100×100×432mm | 100×360×450mm | |
外形尺寸 | 615×330×280 mm（11kg） | 615×615×280 mm（18kg） | |
显 示 器 | DSP-3S/3D LED数字显示屏 | ||
电 源 | AC100~240V±10%,50/60Hz | ||
功 耗 | ≤10W | ||
传送距离 | 最大1000m(采用优质屏蔽双绞线） | ||
