用途: 该放线架是恒张力、无扭转放线的双盘放线设备,可用于单丝放线,也可用于线束放线,而且两盘线互不干扰 , 独立放线,操作方便,可有效节约占地空间 。
USE: The pay-off rack is a double-reel pay-off device with constant tension and no torsion pay-off, which can be used for single-filament pay-off and wire harness pay-off, and the two reels do not interfere with each other

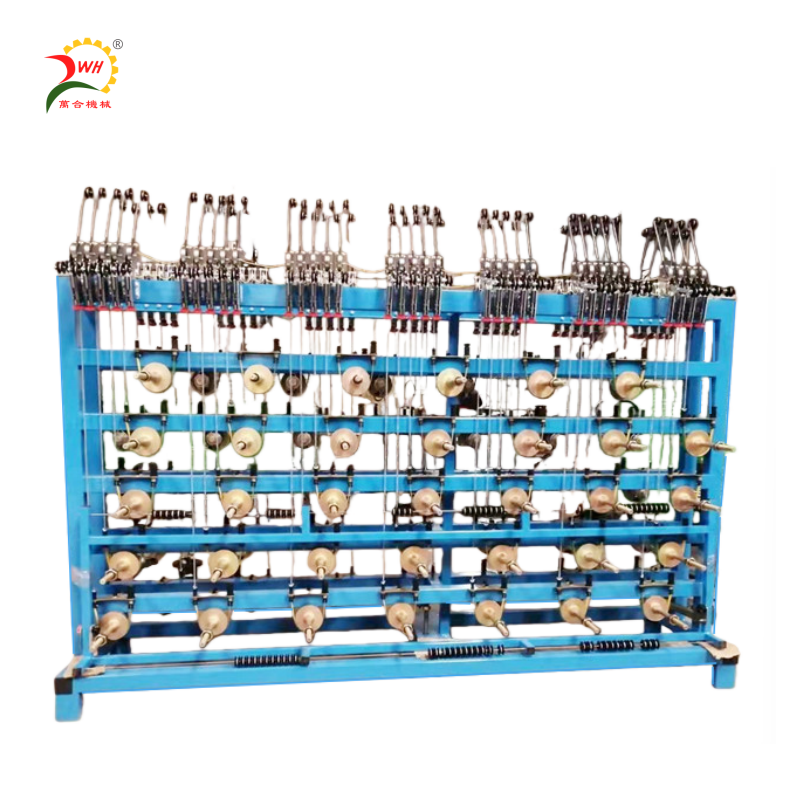

12~80头立式放线架
一、用途:
适用于铜线、镀锡线、绝缘芯线对绞放线等。
二、主要技术参数:
2.1适合线轴:Φ130-200㎜。
2.2 适用线径:0.10mm~0.35mm。
2.3 最高线速:0~100m/min。
2.4放线头数:12头、24头、32头、48头、68头、80头等(按要求订制)
三、设备主要部件和性能:
3.1放线轴径:外径Φ130~200mm、内径Φ20~36mm。
3.2放线轴径:M18×L400 mm
3.4电器控制:断线限位输出。
3.3张力:偏心轮、导轮组合弹簧实现。
3.5 制动:采用皮带摩擦刹车,内部断线,外部断线自动刹车,米到自动停机。
3.6上下线轴:采用顶锥角度配合装卸式。
3.7主要轴承:人本或NSK
3.8承载重量:MAX25Kg
3.9外观颜色:宝蓝色(可按要求订制)
