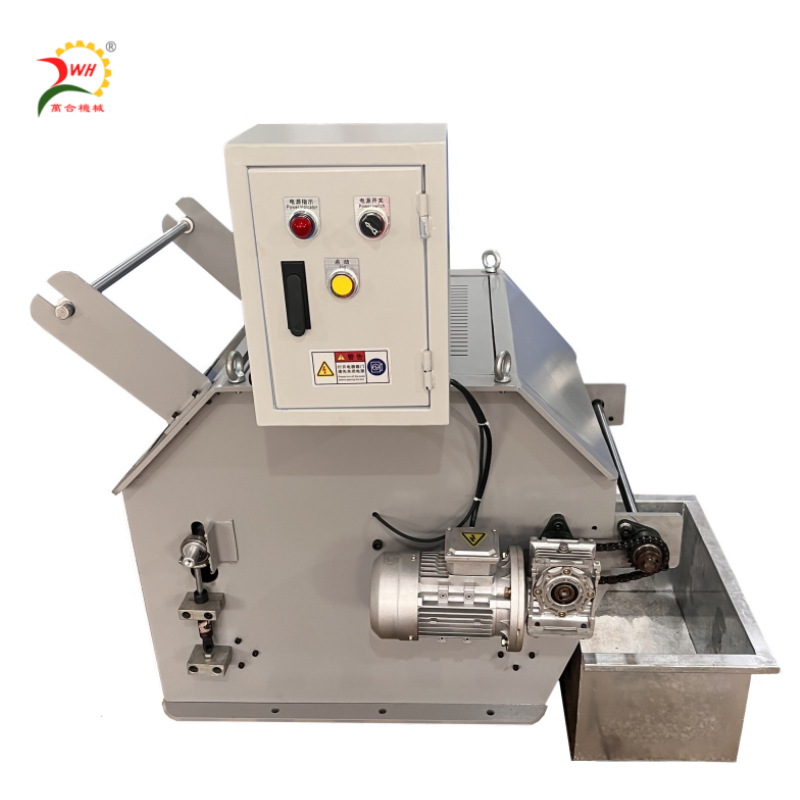

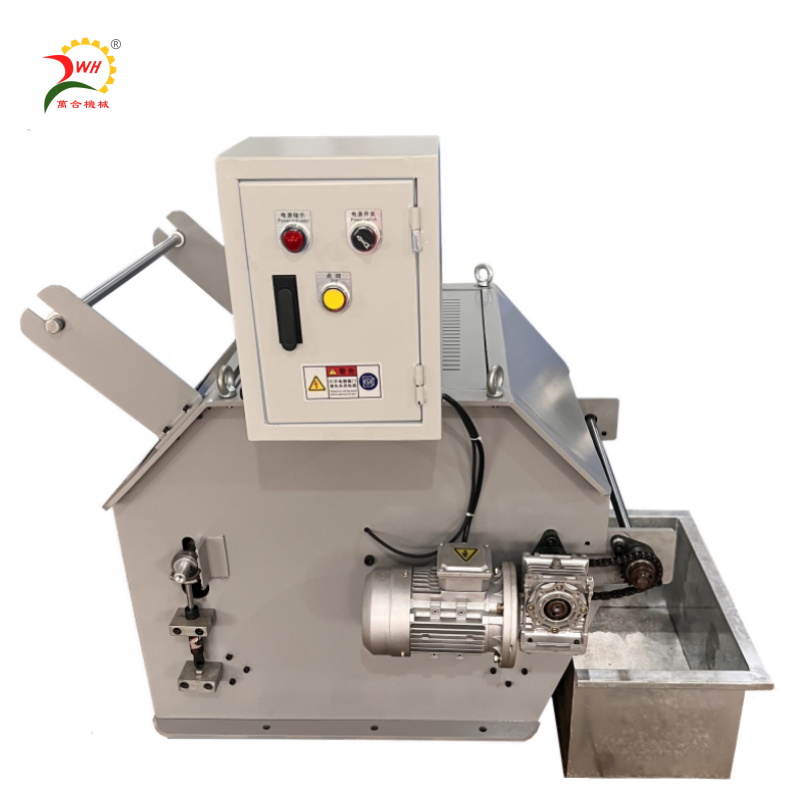

铜粉过滤机
一、设备简介：
本过滤机采用德国生产技术，重力式圆弧网状设计。可有效过滤油液中的铜、铁、不锈钢等金属渣粒和非金属杂质实现资源回收。同时还能净化油液、提升线材品质/降低断线率、延长模具使用寿命、减少污水处理负担。工作过程中连续自动循环作业、易操作，是拉丝机、深孔钻、磨床、机床、机加工等机械的辅助设备。
二、产品别名：
铜粉流屑过滤器、重力式纸带过滤机、冷轧/浮化液/磨齿切削油过滤机。
三、配置清单：
3.1 | 过滤主机（T10.0㎜） | 1台 |
3.2 | 不锈钢接布箱 | 1个 |
3.3 | 过滤布宽 长100米/卷 | 2卷 |
四、主要参数：
型 号： | 选型请联系卢工 13929251879 |
进水口径： | 2寸~8寸（DN50-200）；可根据生产要求进行定制 |
接口方式： | 直接进水或间接进水，左向或右向均可 |
过滤流量： | 参考值1.0m/s，水流速度以实际为准 |
过滤面积： | 使用后的过滤布直接传动至长方形接布箱中 |
滤布规格： | 宽500、750、1000、1500mm；长100米/卷 |
过滤精度： | 40-80g/m2：15~55μm |
工作原理： | 盘式，重力式沉降法 |
电气控制： | 手动或自动控制；自动控制是由浮球限位实现。 |
传动方式： | 三相380V/50Hz/0.37/0.75KW电机+RV减速机 |
设备样式： | 箱式结构，箱体采用激光切割精焊。内部采用金属转盘转动防偏移，工作时带动内部特殊马蹄链式不锈钢弧面传动滤网作业。 |
安全设置： | ①顶部装有4个吊环方便移动。②缺布时自动报警，液位自动感应。③装有气动弹簧自动张紧装置防止侧漏。 |
外观颜色： | 烤漆工艺-宝蓝色（可根据色板进行定制）。 |
五、工作原理：
冷却油液经过法兰连接口进入管道流入铜粉过滤机，经无纺布过滤流入净水箱，脏杂颗粒由过滤纸拦截并在无纺布上不断积聚并与无纺布形成新的过滤层，提高过滤精度。随着使用时间增加过滤效率会下降，连锁引起液位控制感应器浮球升高，当液位上升到设置的液位感应开关位置时，发出连动信号控制电机启动，电机转动带动输送链转动，输送链托起过滤布一起转动，废弃过滤布被输送到污水箱。干净的无纺布重新布置完成一轮工序，过滤后的冷却液被输送装置重新输送到拉丝机使用，设备以此循环工作。
