自动翻盘机-平地/卡板款设备规范

 （适用线盘：Ø500~630㎜/可定制 ）

一、设备用途：

在金属线拉丝线生产过程中，需要将比较粗的线材拉拔成各种规格的细线，线材满盘后换送至小拉机时，要将线盘翻转平放，靠人工劳动力强度大、效率低，撬棍辅助翻盘存在较大的安全隐患，同时可能造成废品率。

本公司新型便捷式自动翻盘机，动力十足，耐劲持久，无需劳神费力挖地基，是省时省力止损的好帮手。翻盘倒轴、移盘托线、或立或卧、一键搞定，操作简单，经久耐用，性能稳定。适用于线缆、铜线、模具、造纸等劳动强度大的翻转作业。

二、设备介绍：

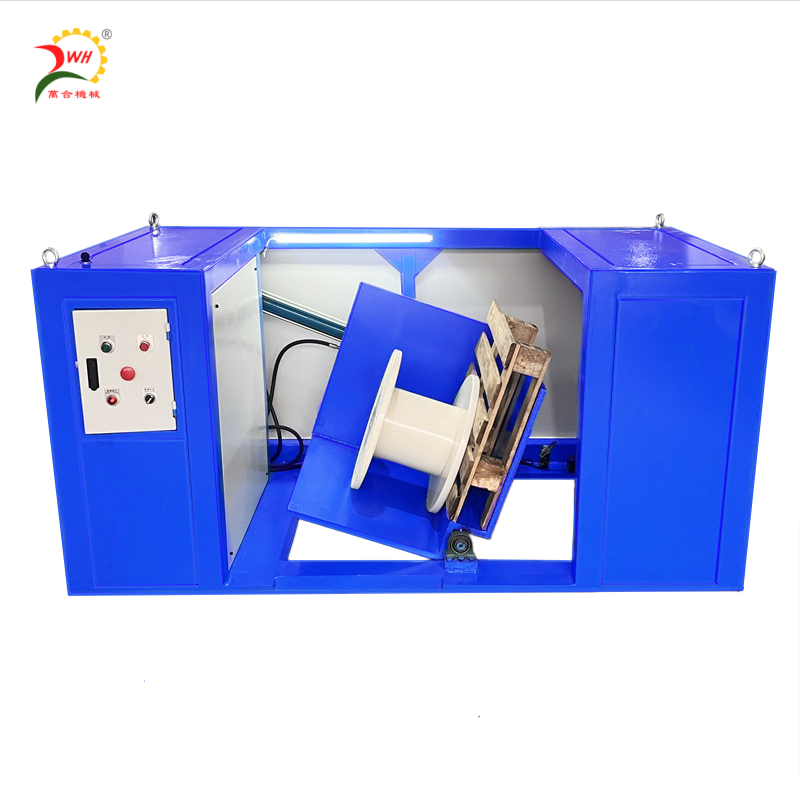

⑴产品名称：自动翻盘机-平地卡板款；型号：AFM-630K

⑵使用场地：无需挖地基，楼上楼下车间均可使用。

⑶适用线盘：Ø500~630mm，承重100~700kg

⑸  箱式结构：采用国标T20mm/A3板+方通切割、加固、焊接而成，有足够的强度和刚性。

⑸独特L面：直角式托盘面板设计，装有限位开关防止线盘偏移，确保线盘平稳运行。

⑹自动翻转：机械式90度自动翻转系统，具有左转、右转、急停功能，不会出现倒转现象。

⑺传动动力：采用电动按钮式缓启动缓停止和自润滑轴承，噪音小动力足。

⑻电气系统：

①电压：电压：三相380V/50Hz；功率：750W；需接地线。

②品牌电气控制系统含有断路器、接触器、指示灯、照明灯、行程开关，保证操作安全。

⑼操作要素：线盘平行滚入机械转盘卡位中，操作左向按钮，使线盘从水平状态翻转到竖直状态，翻转后可直接使用叉车移动。右转可带动托盘座转动，回归水平状态重复接料。

⑽出厂颜色：烤/喷涂工艺宝蓝色（或根据色板订制）。

⑾外观尺寸：L2000×W1120×H960 mm
